QUY CÁCH VÀ THÔNG SỐ KỸ THUẬT DATU CALF2010-10W
| Số sê-ri | Danh mục | Thông số kỹ thuật | Số lượng | Đơn vị |
Phần robot | ||||
1 | Robot | CALF2010-10W | 1 | Máy |
2 | Bộ điều khiển từ xa | Nabot | 1 | Bộ |
3 | Máy hàn, | NBC-500RP PLUS | 1 | Máy |
4 | Bồn chứa nước làm mát | Aotai | 1 | Máy |
5 | Bộ cấp dây hàn | Aotai | 1 | Bộ |
6 | Bộ dụng cụ quy trình hàn | Nabot | 1 | Bộ |
7 | Mỏ hàn | Máy làm mát nước W500 | 1 | Bộ |
8 | Dụng cụ vệ sinh mỏ hàn | Mẫu TCS2000 | 1 | Máy |
9 | Động cơ trục ngoài - Ray nối đất | 2KW | 1 | Bộ |
Hệ thống hàn không cần dạy |
| |||
1 | Hệ thống thị giác | Camera tích hợp đường thẳng và bề mặt 3D | 1 | Máy
|
2 | Máy tính công nghiệp | Thế hệ i5-12 | 1 | Máy |
3 | Phần mềm | Bo mạch hiệu chuẩn FreeRobot | 1 | Bộ |
4 | Phụ kiện | công tắc và các vật liệu | 1 | Bộ |
5 | Khác | phụ trợ khác | 1 | Bộ |
6 | Bảng điều khiển | 1 | Bộ | |
Đoạn đường ray trên mặt đất | ||||
1 | Đường ray robot | DG1200 | 12 | Mét |
2 | Đường dây điện | 12 | Mét | |
3 | Dây nối đất | 12 | Mét | |
4 | Đường dây liên lạc | 12 | Mét | |
5 | Khác | Phụ kiện | ||

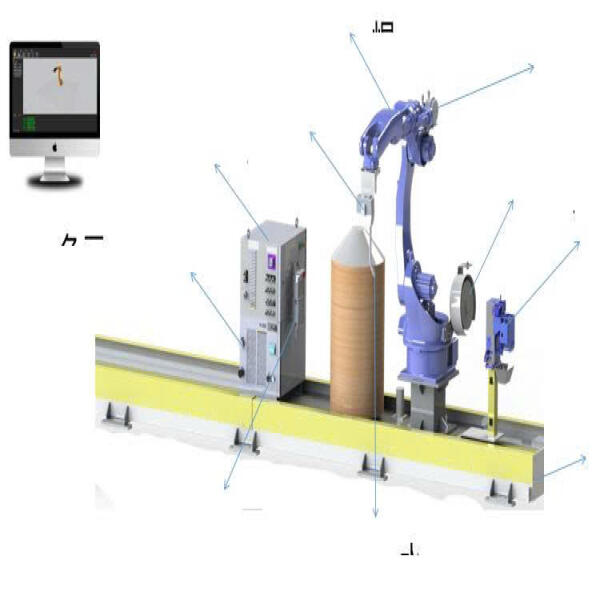

Giới thiệu về phạm vi công việc
Kích thước tối đa cho phép của các bộ phận cấu thành đường ray trên mặt đất dài 12 mét là 12500mm*800mm*1300mm.
Thân robot: CF2010

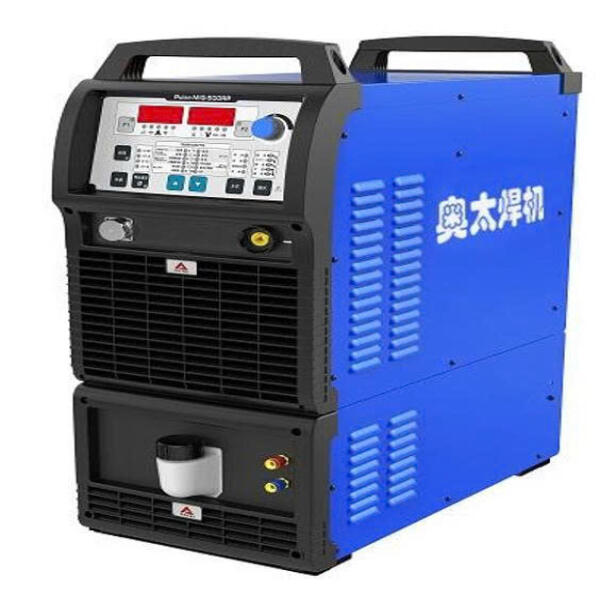

NBC-500RP Plus - Bộ nguồn hàn Aotai
Bể chứa nước làm mát: Aotai
Cơ cấu cấp dây: Aotai
Hàn W500
Mặt đất
Máy khắc (bao gồm bộ giảm tốc,
Động cơ trục ngoài)

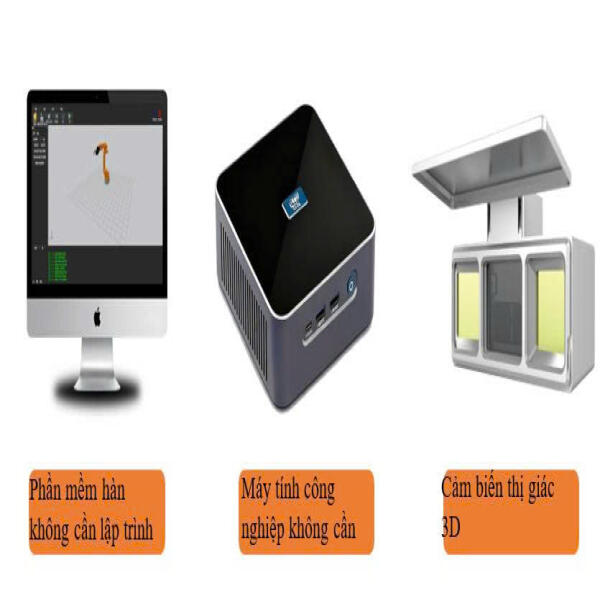

Hệ thống hàn không cần lập trình kết cấu thép:
Dao Hiện tượng trí tuệ robot
Phien Bản SVversion-HJ-RGB-130-D - Beijing Wei
Mã: G512

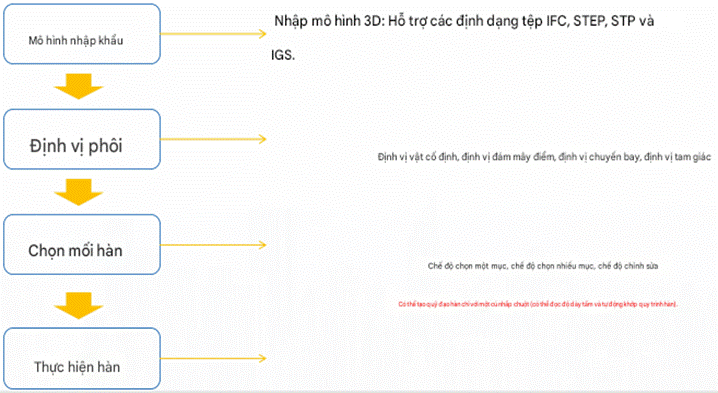

Giới thiệu về Quy trình Không Giảng dạy
Quét – Hàn. Để biết thông tin chi tiết về chức năng, vui lòng tham khảo: "Hệ thống hàn không cần lập trình cho kết cấu thép - Giới thiệu phần mềm".
Hệ thống hàn không cần dạy
Chiều cao thẳng đứng/chiều rộng tấm phẳng > 10mm, góc giữa hai mặt phẳng 45°~135°
Độ dài cạnh của góc trong giữa ba mặt phẳng lớn hơn 10mm, và góc kẹp giữa hai mặt phẳng là 45°~135°, với góc lớn hơn 135°.
Ống tròn đường kính > 300mm, chiều cao > 50mm. Robot hàn.
Carver ：CF2010-10W
● Thiết kế nhỏ gọn và linh hoạt, hỗ trợ lắp đặt ở mọi vị trí
● Thiết kế cổ tay rỗng với dây cáp mỏ hàn tích hợp, giảm nhiễu và đảm bảo cấp dây trơn tru
● Độ chính xác định vị ±0.05mm
● Bù tham số đầy đủ, độ chính xác quỹ đạo <0.5mm
● Thuật toán động lực học bậc cao, bù đường dẫn, triệt tiêu rung lắc
● Hỗ trợ nhiều giao thức truyền thông, đơn giản và dễ sử dụng
 |
Máy có ba chế độ hàn: xung đơn, xung nhanh và điện áp không đổi. Nó có thể hàn thép carbon và thép không gỉ.
Hệ thống điều khiển động cơ phản hồi lưới hoàn toàn kỹ thuật số đảm bảo việc cấp dây chính xác và ổn định hơn.
Nó có thể lưu trữ 100 bộ thông số hàn, mà robot có thể gọi ra bất cứ lúc nào.
Được trang bị chức năng cảm biến tiếp xúc, nó hỗ trợ các thao tác định vị robot và đi kèm tiêu chuẩn với chức năng định vị điện áp cao.
Các thông số hàn có thể được truyền đến robot trong thời gian thực, giúp robot dễ dàng thực hiện việc theo dõi hồ quang hơn.
Giao diện người dùng thân thiện và phương pháp điều chỉnh thống nhất rất dễ nắm bắt.
Các giọt kim loại nóng chảy được truyền tải liền mạch, dẫn đến không có hiện tượng bắn tóe trong quá trình hàn.

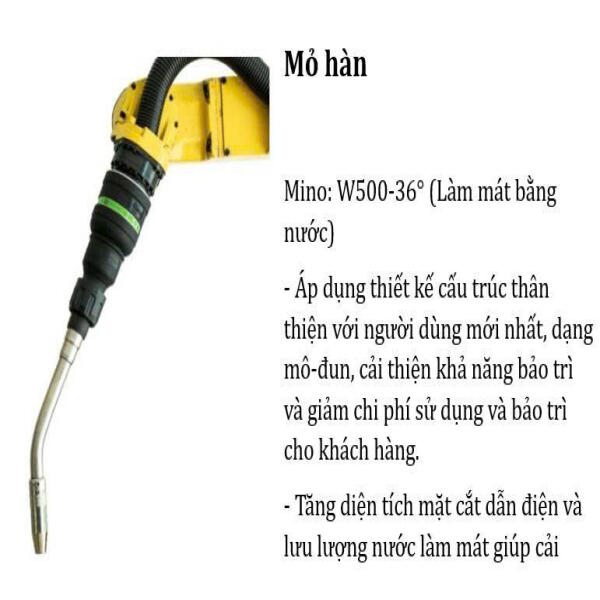

Mỏ hàn
Mino: W500-36° (Làm mát bằng nước)
- Áp dụng thiết kế cấu trúc thân thiện với người dùng mới nhất, dạng mô-đun, cải thiện khả năng bảo trì và giảm chi phí sử dụng và bảo trì cho khách hàng.
- Tăng diện tích mặt cắt dẫn điện và lưu lượng nước làm mát giúp cải thiện đáng kể hiệu quả làm mát của cần cổ ngỗng và kéo dài tuổi thọ của cần cổ ngỗng; hiệu quả làm mát được cải thiện cũng kéo dài tuổi thọ bình thường của các bộ phận tiêu hao như vòi phun dẫn điện, giá đỡ vòi phun dẫn điện và vòi phun (cổng chữa cháy).
- Các bộ phận tiêu hao như vòi phun dẫn điện và giá đỡ vòi phun dẫn điện được làm bằng hợp kim đồng, mang lại độ cứng và khả năng dẫn điện tốt, cải thiện khả năng chịu va đập và xoắn; độ dày của vòi phun đủ để tăng tuổi thọ; tất cả các bộ phận đều được sản xuất mà không sử dụng vật liệu tái chế.
- Mạnh dạn sử dụng vật liệu thép không gỉ, kết hợp với cấu trúc tích hợp, nhờ đó cải thiện độ cứng của sản phẩm và giảm đáng kể khả năng cần cổ ngỗng bị cong, hư hỏng, rò rỉ hoặc gãy do va chạm trong quá trình sử dụng robot, từ đó giảm chi phí sử dụng cho khách hàng.

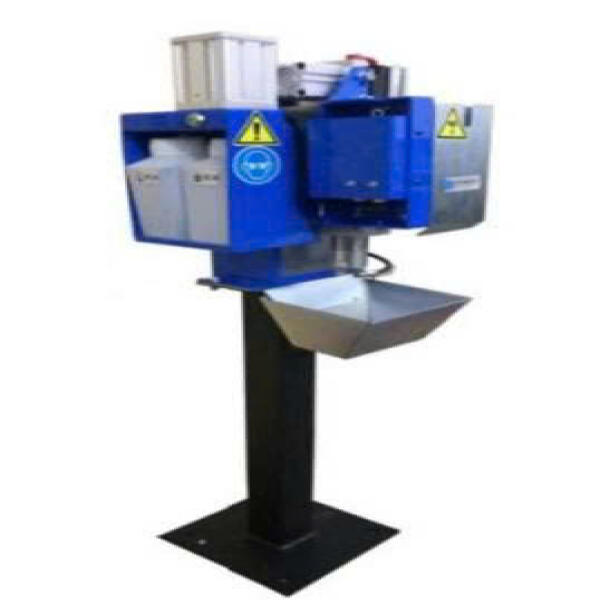

Thiết bị làm sạch súng
Giới thiệu chức năng:
* Làm sạch các hạt bắn tóe do robot hàn tạo ra trong quá trình hàn tự động, đảm bảo luồng khí không bị cản trở và ngăn không khí xâm nhập vào khu vực hàn một cách hiệu quả, từ đó cải thiện chất lượng mối hàn.
* Làm sạch bụi tích tụ từ khói hàn trên vòi phun tiếp xúc.
* Làm sạch các lỗ thoát khí trên ống nối.
* Phun chất tẩy rửa lên ống bảo vệ để giảm sự bám dính của xỉ vào đầu đốt và vòi phun tiếp xúc, tăng độ bền.
* Giảm khối lượng công việc của người vận hành.
* Ngăn ngừa việc vệ sinh thủ công không đúng lúc ảnh hưởng đến chất lượng hàn.
* Ngăn ngừa việc tháo lắp nhiều lần ống bảo vệ trong quá trình vệ sinh thủ công, do đó ngăn ngừa sự mài mòn trên các ren của ống cách điện giữa ống bảo vệ và ống nối thân chính, kéo dài tuổi thọ và giảm chi phí.
* Ngăn ngừa sự lệch trục của thiết bị ống bảo vệ khí do mài mòn ren, gây ra sự lệch trục khí và hỏng hóc trong bảo trì.
Thông số kỹ thuật thanh ray tiếp đất 12 mét
Số sê-ri | Tên | Kiểu máy | Thông số kỹ thuật | Số lượng |
1 | khung giường | 12 mét | Carver | 1 |
2 | Bàn trượt | 12 mét | Carver | 1 |
3 | Ray dẫn hướng tuyến tính | RO3O | ROUST | 1 |
4 | Thanh trượt | ROM30LB | ROUST Đặc biệt/Soter |
|
5 | Cơ cấu bánh răng và thanh răng | CHTMH02010 | Carver |
|
6 | Hệ thống bôi trơn | Loại DBD | Minglong, |
|
7 | Hộp số | VRBZ-125-10 | Faston |
|
8 | Xích cáp | 45-125-RX | Xiangrui |
|
9 | Phụ kiện | Điều chỉnh bu lông, vòng đệm, công tắc giới hạn cứng, hộp xích cáp, thanh dẫn hướng, tấm chắn bánh răng và thanh răng, chỉ báo vị trí số không | Carver |
|
| Nội dung | dự án | Người mua | Nhà cung cấp |
| Sản xuất, vận tải, xây dựng | Tháo dỡ và vận chuyển thiết bị tại địa điểm người dùng cuối | ○ | |
lắp đặt mạch điện và đường ống dẫn khí cơ bản tại địa điểm người dùng cuối. | ○ | ||
Chúng tôi sẽ cung cấp miễn phí các dụng cụ thông dụng cho quá trình vận hành thử, chẳng hạn như dây cáp, dây treo và thiết bị cẩu. | ○ | ||
Thiết kế và sản xuất tất cả các thiết bị nêu trên, | ○ | ||
đồng thời cung cấp đầy đủ tài liệu và thỏa thuận kỹ thuật (bản văn bản/điện tử) khi giao hàng. | ○ | ||
| Đào tạo | Cung cấp đào tạo kỹ thuật cho các nhân viên vận hành của khách hàng (2-3 người), bao gồm đào tạo vận hành và bảo trì cơ bản. | ○ | |
| Kỹ thuật cơ bản | Việc sản xuất và thi công phải được thực hiện theo bản vẽ móng của nhà cung cấp; bên mua phải mua và sản xuất các phụ kiện và bộ phận chôn ngầm liên quan đến móng. | ○ | |
Thiết kế bản vẽ móng và cung cấp mô hình cũng như thông số kỹ thuật của các phụ kiện liên quan. | ○ | ||
| Kỹ thuật điện | Cung cấp điện (hệ thống ba pha năm dây, 380±10%V) và khí đốt cho trạm làm việc được chỉ định. | ○ | |
| Mẫu thử nghiệm | Cung cấp các chi tiết gia công, tấm thử nghiệm và vật tư hàn cần thiết cho quá trình kiểm tra nghiệm thu. | ○ |
